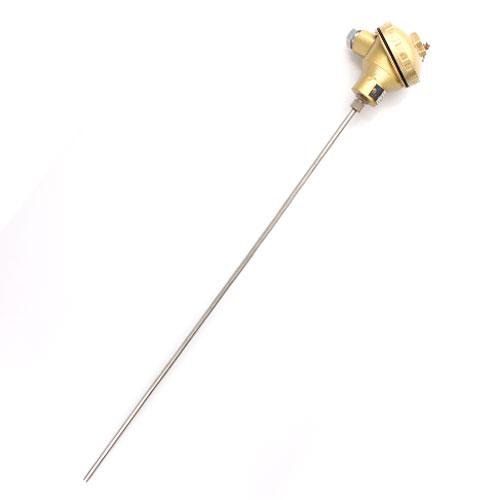

现场显示一体化热电阻
1、概述： 该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
2、主要特点： ·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场安装使用。
·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出。这样既节约了昂貴的补偿导线费用，又了远距离传输中的抗能力； ·热电偶变送有冷端温度自动补偿功能； ·精度高、功耗低，使用温度范围宽，工作可靠；
·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用； ·智能型温度变送器可通过HART调制解调器与机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息、组态、变量监测、校准和功能； ·智能型温度变送器可按用户实际需要变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；
3、工作原理：　热电阻传感器将被测温度转换成电，再将该送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的输入 到运算放大器进行放大，放大的一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈。对热电阻传感器，用正反馈校正，对热电偶传感器，用多段折线逼近法进行校正。

也可用户要求做成防爆型或防火型测量仪表带温度变送器热电阻又称一体化防爆热电阻，一体化防爆热电阻是指在热电阻的防水或隔爆接线盒内装入放大变送模块（即温度变送器），与传感器连接形成一体化，输出4-20mA电流或也可以输出0-5V或1-5V的电压。

通常和显示仪表、记录仪表、电子计算机等配套用，直接测量各种生产中的0度-500度范围内的、蒸汽和气体介质以及固体表面温度。温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。

温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。

一体化防爆热电阻的输出为统一的4～20mA；可与微机或其它常规仪表匹配使用。

电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
