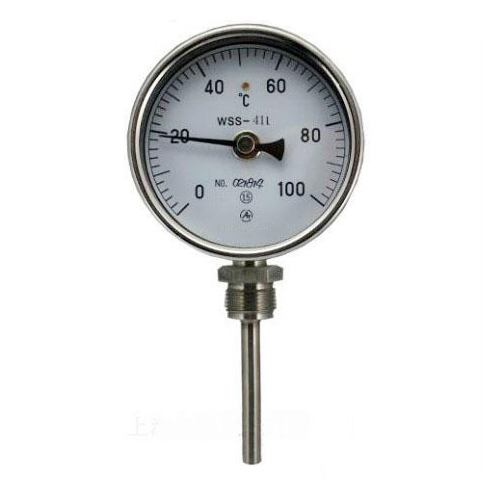

径向型双金属温度计

一、产品概述径向双金属温度计把两种线膨胀系数不同的金属组合在一起,一端固定,当温度变化时,两种金属热膨胀不同,带动指针偏转以指示温度,这就是径向双金属片温度计,测温范围为-80~600C,它适用于工
  • 电 话:021-56161789
  • 传 真
  • 邮 箱:jezdh_sh@163.com
产品描述

一、产品概述

径向双金属温度计把两种线膨胀系数不同的金属组合在一起,一端固定,当温度变化时,两种金属热膨胀不同,带动指针偏转以指示温度,这就是径向双金属片温度计,测温范围为-80~600C,它适用于工业上精度要求不高时的温度测量。双金属片作为一种感温元件也可用于温度自动控制。



二、主要特点

现场显示温度,直观方便;安全可靠,使用寿命长;多种结构形式,可满足不同要求。



三、工作原理

径向双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值。



四、技术参数

1、标度盘公称直径:60,100,150

2、精度等级:1.0,1.5

3、热响应时间:≤40S

4、防护等级:IP55

5、角度调整误差:角度调整误差应不超过其量程的1.0%

6、回差:双金属温度计回差应不大于基本误差限的J.D值

7、重复性:双金属温度计重复性极限范围应不大于基本误差限J.D值的1/2



五、测温范围

测量范围℃适用范围
工业、商业实验室、小型
-80~+40
-40~+80
0~100
0~200
0~300
0~400
0~500
0~550
0~600


六、外形尺寸

形式ABCELd
轴向型652373-75
100
150
200
300
400
500
750
1000
Φ6
Φ8
Φ10
1052373-
1552373-
径向型655011034
1055011034
1055011034
135°向型1052385-
1552385-
万向型10523178120
15523178120


七、选型编码

系列号 WSS
双金属温度计
表盘公称直径 -3
Φ60
 -4
Φ100
 -5
Φ150
表盘形式  0
轴向(直型)
 1
径向(角型)
 2
135°向(钝角型)
 8
万向(可调角型)
安装固定形式  0
无固定装置
 1
可动外螺纹
 2
可动内螺纹
 3
固定螺纹
 4
固定法兰
 5
卡套螺纹
 6
卡套法兰
保护形式

普通型
 W
防护型
 F
防腐型


八、径向型号
径向型双金属温度计型号参数

型号测温范围精度等级保护管材料规格安装固定形式
DL
WSS-310
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500
0 ~ 600
1.51Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ6075
100
150
200
300
400
500
750
1000
无固定装置
WSS-410Φ100
WSS-510Φ150
WSS-311Φ60可动外螺纹
WSS-411Φ100
WSS-511Φ150
WSS-312Φ60可动内螺纹
WSS-412Φ100
WSS-512Φ150
WSS-313Φ60固定螺纹
WSS-413Φ100
WSS-513Φ150
WSS-314Φ60固定法兰
WSS-414Φ100
WSS-514Φ150
WSS-315Φ60卡套螺纹
WSS-415Φ100
WSS-515Φ150
WSS-316Φ60
WSS-416Φ100卡套法兰
WSS-516Φ150
