SBWZ-4480 铂电阻温度变送器

SBWZ-4480 铂电阻温度变送器组件集成了运放、稳压、恒流、线形修正等功能,不仅传递逼真和受干扰影响小,而且还可以实现信号的长距离传递。当测温元件感受温度所产生的电信号经变送器组件处理后、输出4
  • 电 话:021-56161789
  • 传 真
  • 邮 箱:jezdh_sh@163.com
产品描述
SBWZ-4480 铂电阻温度变送器组件集成了运放、稳压、恒流、线形修正等功能,不仅传递逼真和受干扰影响小,而且还可以实现信号的长距离传递。当测温元件感受温度所产生的电信号经变送器组件处理后、输出4-20mADC的标准信号,能与显示仪表、模拟 调节仪表或计算机控制系统方便连接,对被测介质温度进行检测或控制。数字温度表内置锂电池、以现场测量、显示为主,也可按需要增加电流信号输出、数字通讯、无纸记录、报警开关等功能(此时需要外供电)。

二.工作原理
ACD-1T系列数字温度变送器由于采用的半导体电子技术和集成电路技术,工作原理和结构都十分简单。
对于测温元件为铂热电阻或铜热电阻的变送器,其线路由测量、放大、整形、调整和信号转换等几部分组成。在被测介质的温度发生变化时,测温元件的电阻值将发 生相应的变化,此变化经测量线路转换为电信号,在经高稳定性运算放大器放大,线形化校正电路进行准确的线形补偿,zui后输出一个与被测温度成线形关系的 4-20mADC电流信号。对于测温元件为热电偶的变送器,其线路组成除此几部分外,还具有冷端补偿电路。

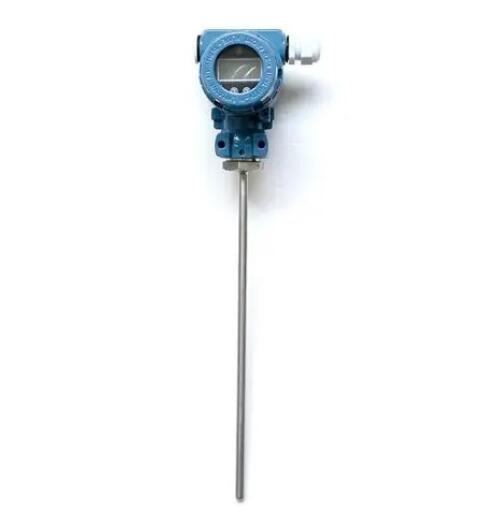

SBWZ-4480 铂电阻温度变送器

三.技术指标

1.测量范围:-50~1800℃
2.输出信号: RS485、USB、无线通讯、4~20mA 等
3.精度等级: 0.1级及以下
4.显示方式:5位数字动态显示+模拟光柱
5.过载压力:1.5-3倍的量程,视测量范围而定
6.供电电源:3.6V高能锂电池或DC24V
7.工作环境:温度:0℃~50 ℃ ;湿度:<90%
8.参比温度:20℃±1℃
9.防爆级别:ExiaIIBT6
10.可选继电器报警模组1~2组
四.安装须知
1、 变送器安装注意事项
本仪表在出厂时已根据用户需要对量程进行设置,需要更改时,需要向厂家索要调试说明书,由仪表技术人员调试或校验。
应避免安装在炉门旁边与热物体距离过近。
避免安装在强磁场环境中。
仪表面板上的按键仅供工厂调试设定使用,用户无需调整。
2、 电气安装
变送器的电缆连接线:
接线时请保证线接头牢固可靠及之间的绝缘强度。
