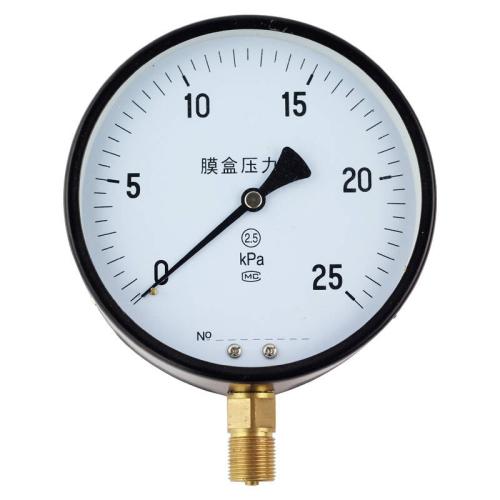

YE-100、150膜盒压力表

YE-100、150膜盒压力表适用于测量对铜合金不起腐蚀作用,无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上,膜盒压力表可以就地安装并现场指示。型号精度等级测量范围 pa结构特点接
  • 电 话:021-56161789
  • 传 真
  • 邮 箱:jezdh_sh@163.com
产品描述

YE-100、150膜盒压力表适用于测量对铜合金不起腐蚀作用,无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上,膜盒压力表可以就地安装并现场指示。

型号

精度等级

测量范围 pa

结构特点

接头螺纹

YE-100
YE-150

2.5

正压 0~1000 1600 2500
4000 6000
10000 16000 25000
40000  60000
负压 -1000~0 同正压
正负压
-500~500 -800~800
-1200~1200 -2000~2000
-3000~3000 -5000~5000
-8000~8000 12000~12000
-20000~20000
-30000~30000

径向

M20×1.5


YE-100ZT
YE-150ZT

轴向带前边

M20×1.5

结构原理

    由测量系统(包括接头,波纹膜盒等),传动机构(包括拔杆机构,齿轮传动机构),指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
    膜盒压力表的工作原理是基于波纹膜盒在被测介质的压力作用下,其自由端产生相应的弹性变形,再经拔杆一齿轮传动机构的传动并予放大,由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
